VOORTMAN V623
NAJBARDZIEJ AUTONOMICZNE POŁĄCZENIE WIERCENIA, FREZOWANIA I CIĘCIA PIŁĄ DLA RÓŻNYCH RODZAJÓW STALI
Przedstawiamy Voortman V623, wysokowydajną maszynę do wiercenia, frezowania i piłowania zaprojektowaną do pracy bezzałogowej. Kompaktowa i przyjazna dla użytkownika, charakteryzuje się solidną konstrukcją i trzema potężnymi wrzecionami wiertarek. Zaprojektowany do obsługi szerokiej gamy profili, V623 zapewnia wydajną produkcję z optymalną sekwencją przetwarzania.
Innowacyjny wózek pomiarowy umożliwia automatyczny załadunek niemal każdego profilu, zwiększając szybkość i wydajność bez interwencji operatora. Wyposażony w zaawansowane oprogramowanie sterujące VACAM, V623 zapewnia pełną widoczność wszystkich buforów, zapewniając płynne zarządzanie nimi. Dzięki Voortman V623 wznosisz swoje możliwości produkcyjne na nowy poziom.
TO NIE TYLKO MASZYNA
ZYSKUJESZ NIEZAWODNEGO PARTNERA
Poznaj Voortman V623, twojego nowego najlepszego przyjaciela w wierceniu, frezowaniu i piłowaniu. Ta maszyna została zaprojektowana do niestrudzonej pracy, nawet gdy nie ma Cię w pobliżu, dzięki możliwości bezobsługowej pracy przez długi czas. Pomimo niewielkich rozmiarów, jest niezwykle przyjazna dla użytkownika i zbudowana z myślą o trwałości, z trzema potężnymi wrzecionami wiertarek, które zapewniają najwyższą wydajność i jakość.

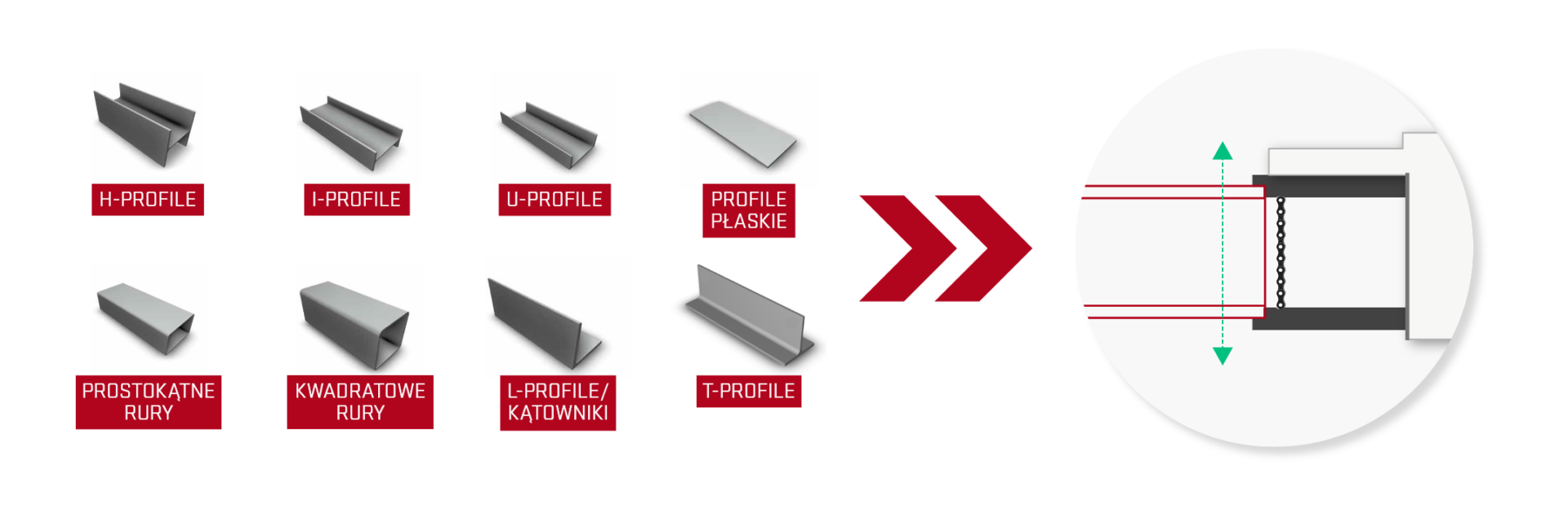

V623 może obsługiwać prawie każdy profil o wymiarach do 300 x 300 mm (11-13/16" x 11-13/16"), tworząc je w logicznej kolejności w celu uzyskania optymalnej wydajności. Ponadto bezpieczeństwo jest dla ciebie najwyższym priorytetem, więc możesz mieć pewność, że urządzenie zostało zaprojektowane tak, aby wszystko działało płynnie i bezpiecznie.
Nie zapominajmy również o oprogramowaniu sterującym VACAM. To potężne narzędzie pomaga operatorom pracować jeszcze wydajniej, zapewniając pełną widoczność wszystkich buforów na załadunku, rozładunku i usuwaniu krótkich produktów. Dzięki Voortman V623 otrzymujesz nie tylko maszynę - otrzymujesz niezawodnego partnera, który przeniesie Twój proces przetwarzania na wyższy poziom.
NAJBARDZIEJ AUTONOMICZNA PRODUKCJA
System V623 zwiększa wydajność wiercenia dzięki centralnemu magazynowi na 42 narzędzia, umożliwiając płynną i automatyczną wymianę narzędzi. Operatorzy mogą łatwo dodawać i wymieniać narzędzia bez zatrzymywania maszyny, dzięki automatyzacji obsługi narzędzi i dostępnej obudowie. Taka konfiguracja zapewnia precyzyjne pomiary narzędzi i wysoką dokładność wrzecion wiertarek.
Unikalny wózek pomiarowy V623 z napędzaną łańcuchem szczęką chwytaka szybko i bezpiecznie obsługuje profile o dowolnym rozmiarze i kształcie z prędkością do 60 m/min, wywierając odpowiedni nacisk za pomocą siłownika hydraulicznego. Inteligentny czujnik szybko identyfikuje materiały, zapewniając wydajne podawanie materiałów o różnych długościach. Dodatkowo solidny mechanizm łańcuchowy bezpiecznie transportuje profile o masie do 12 ton, zapewniając płynną, nieprzerwaną produkcję i wydłużoną pracę bezobsługową.
WZMACNIANIE ELASTYCZNOŚCI
Maszyna V623 usprawnia obróbkę profili dzięki trzem jednostkom wiercącym do jednoczesnego przetwarzania półek i środnika, znacznie przyspieszając operacje. Idealna do wiercenia narzędziami HSS i węglikowymi, doskonale radzi sobie z wierceniem, frezowaniem, gwintowaniem i znakowaniem. Wszechstronne jednostki z uchwytami SK40 precyzyjnie wykonują otwory i frezowanie, obsługując narzędzia o średnicy od 10 do 25 mm (3/8 do 1 cala) i zapewniając stabilność dzięki solidnej ramie i systemowi zacisku eliminującemu wibracje.
Zautomatyzowane trasowanie układu pod blachy redukuje błędy i zwiększa wydajność, a oddzielna jednostka znakująca zapewnia precyzyjne trasowanie od spodu. Hydrauliczne zaciski i pneumatyczny pomiar wysokości zapewniają stabilność i dokładność, dzięki czemu V623 doskonale nadaje się do płynnej, precyzyjnej i wydajnej obróbki.
KAŻDY MOŻE FREZOWAĆ
Nie jest wymagana wiedza na temat generowania ścieżek frezowania
Ty możesz stworzyć dowolny kontur za naciśnięciem jednego przycisku, bez ograniczeń i dodatkowej wiedzy. Nasze oprogramowanie VACAM pozwala twoim projektantą robić to, co robią najlepiej - konstruować - a VACAM robi resztę!
- Nie jest wymagana specjalistyczna wiedza
- Nie wymaga programowania
- Nie zależy od operatorów
Po zapoznaniu się z korzyściami płynącymi z frezowania, być może zastanawiasz się, co dalej. Czy Ty jesteś w stanie z tym pracować? Oczywiście! W przeciwieństwie do innych firm, my sprawiamy, że jest to dla Ciebie bardzo proste.
1
DETALUJ W CAD
Tak jak dotychczas, konstruuj za pomocą oprogramowania do tworzenia detali.
2
WYŚLIJ DO VACAM
VACAM automatycznie rozpoznaje kształt konturu, zapewniając, że jest on zgodny z położeniem i kształtem części, aby zapewnić możliwość produkcji.
3
IDEALNE POŁĄCZENIE
Nasz moduł frezowania automatycznie definiuje najlepsze narzędzia i parametry, co skutkuje najbardziej wydajną ścieżką frezowania. Dział Badań i Rozwoju Voortman przeprowadził szeroko zakrojone testy, aby uzyskać odpowiednią kombinację szablonów dla każdego konturu, każdego rodzaju profilu. Unikalne połączenie inżynierii mechanicznej i doświadczenia w zakresie konstrukcji stalowych.
4
START
Naciśnij przycisk i otrzymaj to, czego Ty chcesz. To nigdy nie było tak proste
Frezowanie w jednym przejściu
podzielony na dwa pakiety frezowania
Pakiet 1 | kontury wewnętrzne
Ten pakiet frezowania umożliwia maszynie przetwarzanie konturów wewnętrznych.
Obsługiwane są następujące funkcje:
Otwory podłużne - fasolki, okrągłe i kwadratowe bez szwów
- Duże okrągłe otwory lub kwadratowe otwory ze szwami
Ty zaś możesz wybrać między obróbką zgrubną i konturem, przy czym obie mają swoje zalety.
Używanie mostków umożliwia szybsze tworzenie elementów. Nie musisz frezować całego konturu. Frezowanie konturów wraz z automatycznie generowanymi mostkami oszczędza znaczną ilość czasu i zużycie narzędzi, jednocześnie zapobiegając oderwaniu się dużych kawałków materiału, które mogłyby uszkodzić maszynę lub, co gorsza, operatora.
Pakiet 2 | kontury zewnętrzne
Ten pakiet frezowania umożliwia maszynie przetwarzanie konturów zewnętrznych.
Obsługiwane są następujące funkcje:
Wycięcie w półce
Częściowy wycięcie półki
Całkowity wycięcie półki (bez środnika)
Usunięcie półki i środnika (wycięcie)
- Wycięcie pod blachę (otwory podłużne na początku/końcu rury)
VACAM zawsze zapewni, że zewnętrzne krawędzie profilu pozostaną nienaruszone podczas frezowania konturów zewnętrznych, umożliwiając jego transport do innych maszyn w celu dalszego przetwarzania.
ZAAWANSOWANE PIŁOWANIE
Nasze zaawansowane piłowanie zostało zaprojektowane, aby zrewolucjonizować Twój przepływ pracy. Dzięki wszechstronnemu zakresowi kątów od -60° do +45° i chwytakowi na rozładunku umożliwiającemu podwójne skosy (ołówek), pilarka ta poszerza twoje możliwości projektowe. Chwytak rozładunku bezpiecznie mocuje materiał podczas piłowania, zapewniając stabilność i dokładność każdego cięcia. Kable i węże są dogodnie umieszczone nad piłą, co ułatwia dostęp i czyszczenie. Brzeszczot piły 41 x 1,3 mm osiąga prędkość do 10 mm/s, zapewniając wyjątkową szybkość i moc nawet przy najbardziej wymagających zadaniach.
OPTYMALNE WYKORZYSTANIE PRZESTRZENI UŻYTKOWEJ
Nasz system transportu rozładunku rewolucjonizuje Twój przepływ pracy, płynnie transportując produkty w różnych strefach i zwiększając produktywność. Dzięki inteligentnemu czujnikowi zapewniającemu precyzyjne pozycjonowanie produktu i pneumatycznemu systemowi zabieraków delikatnie prowadzącemu produkty wzdłuż konfigurowalnych transportów poprzecznych, wydajność jest najwyższa.
Automatyczny system odprowadzania V623 skutecznie radzi sobie z cięciami wyrównującymi, ścinkami i krótkimi produktami, eliminując ręczne czyszczenie i zarządzanie wiórami z piłowania, aby utrzymać porządek w twoim miejscu pracy. Nasz solidny przenośnik taśmowy jest w stanie pomieścić produkty o długości do 500 mm i szybko usuwa ścinki, zwiększając szybkość operacyjną. System podziału produktów dodatkowo wydłuża bezobsługowe okresy produkcji, zarządzając przepływem pracy z wydajnością 2700 mm i udźwigiem 2600 kg, a wszystko to przy zachowaniu cichego środowiska pracy.
ŁATWOŚĆ OBSŁUGI
Dzięki innowacyjnym funkcjom maszyny V623 operatorzy mogą teraz skupić się na pracy, zamiast tracić czas na czyszczenie i konserwację. Wewnętrznie chłodzone wiertła minimalizują ilość pozostałości, wydłużają żywotność narzędzi i skracają czas czyszczenia dzięki zastosowaniu mgły olejowej i sprężonego powietrza, podczas gdy przenośnik wiórów skutecznie usuwa pozostałości po wierceniu i frezowaniu. Konstrukcja górnego kabla i węża sekcji piły zwiększa bezpieczeństwo i zmniejsza koszty konserwacji.
Załadunek materiałów przebiega sprawnie i wydajnie, a pneumatyczne zabieraki i tłumiki zapewniają precyzyjną i cichą pracę. Zaawansowane podwójne kurtyny świetlne i automatyczny właz do wymiany narzędzi zapewniają bezpieczeństwo i minimalne przestoje. 24-calowy wielodotykowy panel sterowania, w połączeniu z intuicyjnym oprogramowaniem VACAM i łącznością sieciową, usprawnia przepływ pracy. Dodatkowo, paski tłumiące dźwięk Hakorit na pneumatycznych zabierakach poprawiają obsługę profili stalowych, tworząc cichsze i bardziej wydajne miejsce pracy.
INTEGRACJA JEST PROSTA
Przygotowanie produkcji importują i tworzą części DSTV i DSTV+ (nesting) i zagnieżdżenia bez konieczności programowania. VACAM obsługuje również ręczne tworzenie optymalnych zagnieżdżeń na podstawie pojedynczych plików DSTV, a nawet może eksportować je jako makra DSTV+, aby znacznie ułatwić tworzenie lub edycję części w VACAM i na maszynie.
VACAM KONTROLUJE WSZYSTKIE MASZYNY
Gdy operator nauczy się korzystać z VACAM na jednej maszynie, może bez wysiłku obsługiwać każdą inną maszynę Voortman. Wszystkie maszyny Voortman są wyposażone w to samo przyjazne dla użytkownika oprogramowanie VACAM, zapewniające spójne zachowanie komponentów systemu na całym świecie. Ta jednolitość pozwala operatorom maszyn z łatwością przełączać się między maszynami, bez konieczności ponownego uczenia się lokalizacji poleceń lub ustawień ekranu sterowania po wstępnym szkoleniu VACAM. Interfejs wizualny i doświadczenie użytkownika są znormalizowane we wszystkich maszynach Voortman, zapewniając operatorom znane i intuicyjne środowisko.
Poznaj EVI
EVI to Twój cyfrowy asystent do monitorowania maszyn i wglądu w ich pracę. Niezależnie od tego, czy maszyna jest włączona, wyłączona, pracuje, czy jest bezczynna, EVI informuje Cię na bieżąco. Dzięki płynnej łączności EVI zapewnia, że zawsze jesteś na bieżąco dzięki aplikacji EVI na telefonie komórkowym, tablecie lub stronie internetowej EVI na twoim laptopie.
Natychmiastowe powiadomienia EVI ostrzegają cię, gdy maszyna zatrzymuje się lub nie działa prawidłowo, dzięki czemu jest to tak wygodne, jak komunikatory internetowe. Poprzez ścisłe monitorowanie urządzenia, EVI dąży do:
Zwiększenie wydajności
Zapobieganie przestojom
Poprawa wydajności produkcji
- Uwolnienie operatorów od ciągłego nadzoru
EVI to Twoje niezawodne oprogramowanie do optymalizacji wydajności maszyn.
Specyfikacja Voortman V623
| Voortman V623 - dogłębnie | |||
|---|---|---|---|
| Voortman V623 | Drill | Voortman V623 | Saw | ||
| Zakres obsługi | inch | 7/32 – 12 - 1-1/2 – 12 | - |
| Masa materiału | lbs. | 4,000 | - |
| Liniowa masa materiału | lbs./ft | 67 | - |
| Obróbka i pozycjonowanie | Serwomotor | - | - |
| Wrzeciona | 3 | - | |
| Prędkość pozycjonowania X | ft/min | 197 | - |
| Prędkość obrotowa | rpm | 0 – 5,600 | - |
| Zmieniacz narzędzi | Narzędzia dla wszystkich trzech jednostek | 42 | - |
| Uchwyt na narzędzia | SK40 | - | |
| Średnica wiercenia | inch | 13/64 – 1 37/64 | - |
| Gwintowanie | M6 – M30 | - | |
| Masa maszyny wiercącej | lbs. | 13,500 | - |
| Zakres obsługi 0° | inch | - | 12 x 12 |
| Zakres obsługi 15° | inch | - | 12 x 12 |
| Zakres obsługi 30° | inch | - | 12 x 12 |
| Zakres obsługi 45° | inch | - | 12 x 12 |
| Zakres obsługi -60° | inch | - | 12 x 10 |
| Posuw - szybki dojazd | inch/sec | - | 0.40 |
| Napęd przecinarki taśmowej | HP | - | 5.5 |
| Przecinarka taśmowa, bezstopniowa | ft/min | - | 130 – 440 |
| Rozmiar piły | inch | - | 050 band saw blade |
| Nachylenie przecinarki taśmowej | - | 8° | |
| Waga przecinarki | lbs. | - | 5,100 |
